Crossflow SERPAR 3/2 Сдвоенные клапаны

Сдвоенные клапаны размер 8



размер 8 Упрощенная схема
размер 8 Упрощенная схема


Пожалуйста, внимательно и подробно изучите все Важные указания

Полное динамическое слежение и память ошибок: память, слежение и контроль воздушного потока - функции интегрированные в две идентичные поршневые группы. Клапан блокируется при асинхронном движении поршневых групп, удерживая разность давления на входе и выходе не более 1%. Для перезапуска требуется явное вмешательство - нельзя перезапустить клапан путем изменения подачи давления. Перезапуск может быть осуществлена только дистанционным пневматическим или электрическим сигналом.

Базовая функция 3/2 нормально закрытого клапана: поршевое исполнение имеет высокую износостойкость к примесям в воздушной магистрали и обеспечивает большую пропускную способность. Уплотнительные кольца из тефлона увеличавают износостойкость клапана, обуславливая возможность работы без маслораспыления.

Контрольный индикатор (опция): оснащен выключателем давления с двумя н.о. и н.з. контактами для обеспечения обратной связи системы слежения пресса, отображая в режиме реального времени состояние клапана - заблокирован/«к пуску готов». Контрольный индикатор может быть установлен при заказе или самостоятельно на любую DM™ плиту.

Глушители: все модели оснашены стойкими к загрязнению глушителями большой пропускной способности.

Монтаж: резьбовой BSPP или NPT на плите. Для удобства подключения порты входа и выхода имеются с двух сторон (заглушки для неиспользуемых портов в комплекте). Невыпадающие монтажные винты для крепления клапана на плите.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Катушка: в соответствии с VDE 0580. Продолжительная работа.

Стандартное напряжение: 24 В постонного тока; 110 В, 50/60 Гц; 220 В, 50/60 Гц. Другое напряжение по заказу.

Потребляемая мощность (каждая катушка): 15 Вт номинально при постоянном токе; 36 ВА в импульсе; 23 ВА при переменном токе.

Класс защиты корпуса: IP65, IEC 60529.

Электрический разъем: DIN 43650, форма А. Заказывайте коннекторы отдельно.

Температура окружающей среды: от -10° до 50°С.

Температура рабочей среды: от 4° до 80°С.

Рабочая среда: фильтрованный сжатый воздух (рекомендуемая степень фильтрации 5 мкн), смазанный или несмазанный (минеральное масло по DIN 51519/ISO-VG, вязкость 32-46).

Рабочее давление: от 2 до 8 бар.

Слежение: динамическое, циклическое, внутреннее при каждом движении. Функция слежения имеет память и требует явного вмешательства для перезапуска после блокировки.

Вес клапана: 3,7 кг. Дополнительно 0,14 кг при электрическом перезапуске.

Монтажное положение: предпочтительно горизонтальное (клапаном вверх) или вертикальное (пилотными катушками вверх).

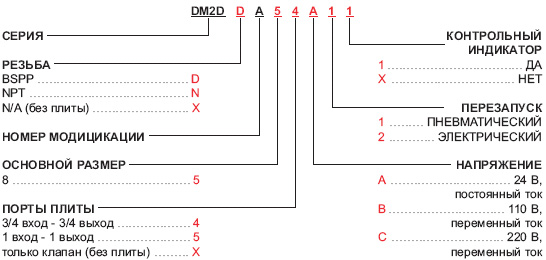

КОД ЗАКАЗА

Сконфигурируйте вашу модель, выбирая необходимые опции (выделено красным цветом).

код заказа

КОД МОНТАЖНОЙ ПЛИТЫ И ОПИСАНИЕ
Код модели* Вход Выход Индикатор Вес, кг
1701С91 3/4 3/4 нет 1.6
1702С91 3/4 3/4 да 1.9
1703С91 1 1 нет 1.6
1704С91 1 1 да 1.9


*NPT резьба. Для BSPP резьбы дополнительно префикс «D» перед кодом. Например, D1701C91.

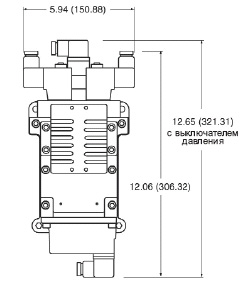

ГАБАРИТНЫЕ РАЗМЕРЫ - дюймы (мм)
ГАБАРИТНЫЕ РАЗМЕРЫ ГАБАРИТНЫЕ РАЗМЕРЫ
ГАБАРИТНЫЕ РАЗМЕРЫ
